液压拉伸试验机

300KN~2000KN液压拉伸试验机油缸上置式Hydraulic tensile tester cylinder top mounting

1

产品介绍

馥勒液压拉伸试验机主要用于金属、非金属材料或产品的拉伸试验，配备适当的夹具，该试验机还能做压缩、弯曲、剪切、螺栓拉伸等各种拉、压类试验。同时该拉伸试验机还可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标，可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制，可以进行材料或产品的工艺合格性能验证试验。馥勒试验机可以匹配全自动引伸计、非接触视频引伸计、激光引伸计等。

2

试验机标准

GB/T 16826《电液伺服万能试验机》

4

测力检验标准

GB/T 13634《单轴试验机检验用标准测力仪的校准》

5

通用技术标准

GB/T 2611《试验机 通用技术要求》

6

拉压力标准

JJG 139《拉力、压力和万能试验机》

7

试验标准

JJG 1063《电液伺服万能试验机》

8

主要技术规格参数

不同试验要求需要对应不同的配置，请联系馥勒沟通确认具体技术规格

9

试验机规格型号

FULE4305D

FULE4605D

FULE4106D

FULE4206D

10

额定试验力可选

300KN

600KN

1000KN

2000KN

11

试验机精准度等级

1级/0.5级

12

试验力测量范围

1%-100%FS

13

试验力示值相对误差

≦示值的±1%/示值的±0.5%

14

变形分辨力

变形量的1/500000FS

15

控制方式

恒应力、恒变形、恒位移三闭环控制和编程控制

16

试验夹具选择

手动拉伸试验夹具、液压自动拉伸试验夹具、压缩、弯曲、剪切试验夹具等

17

活塞最大移动速度

0.2-70mm/min无极调速

18

拉伸试验空间mm

400

580

680

800

19

圆拉伸试样规格mm

10~32

10~40

15-60

15-80

20

板拉伸试样规格mm

2-25

2-30

2-40

10-70

21

活塞行程mm

370

580

680

800

22

主机外形尺寸mm

740×300×2250

720×520×2900

980×720×3600

1220×880×4100

23

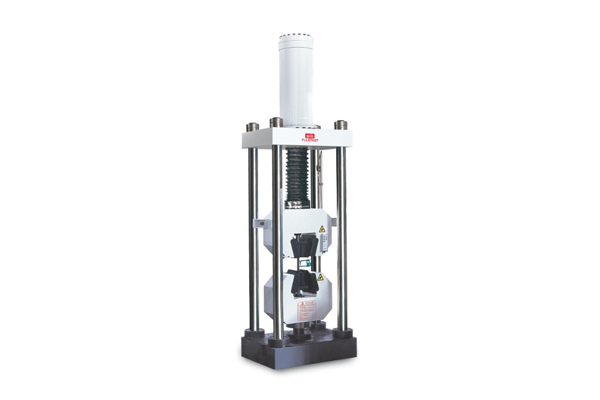

液压拉伸试验主机油缸

单空间液压拉伸试验机主油缸上置，主体结构由底座、油缸、横梁、上钳口、下钳口、立柱等零部件组成。底座上安装有传感器、下钳口，主油缸安装在横梁上方，横梁通过两根立柱刚性连接在底座上。试验空间通过油缸活塞的行程带动上钳口在给定空间内行走来调整。油缸上升通过连接法兰盘带动上钳口向上运动来完成拉伸试验，油缸下降通过连接法兰推动上钳口向下运动来完成压缩试验

单空间拉伸试验机操作便利性

拉伸试验机设计美观、操作便捷、安全方面有充分考虑，点动手动操作盒上的钳口升、降按钮，控制灵活，试验空间调整方便，快捷；前开式半封闭楔形钳口，夹持试样力随拉伸力同步增加，夹持可靠，清扫钳口方便；立柱表面镀铬抛光，美观、防锈；上、下钳口处设置内置式小油缸，比外置式夹紧油缸安全、可靠、寿命长、不渗油、外形美观、操作方便

馥勒多功能试验软件

馥勒FULETEST试验软件保证试验操作简便和通用性，试验数据的处理、保存、传输容易和便捷，试验过程曲线在显示器上实时显示。可实现等速率加荷、等速率变形、等速率位移、等速率应变等试验，并可在一次试验中实现力、变形、位移、应变的分段控制，各控制之间可平滑切换。试验参数通过计算机采集和软件处理能自动控制试验过程和自动求出试验结果。由微机屏幕实时显示试验曲线和试验结果，由打印机打印试验报告和试验曲线。

备注：馥勒FULETEST公司保留机型升级的权利，更新后恕不另行通知，如有问题请在线咨询或致电详细情况。未经授权，严禁复制。
