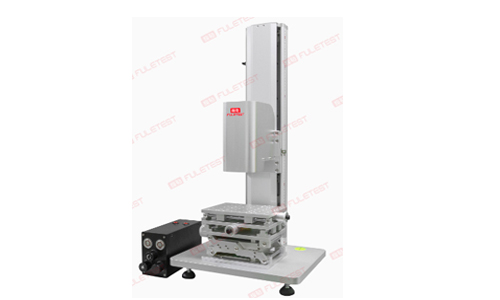

冲击试样断口图像分析仪

冲击试样断口图像分析仪
产品介绍:
馥勒冲击试样断口图像分析仪适用于对金属材料落锤(DWTT)、摆锤冲击试样断口、缺口、膨胀值、裂纹长度、布氏硬度、维氏硬度、线、角度、圆心、矩形等测量分析工作。通过其特定的电子光学采样系统将冲击试样断口形貌进行全视野实时采样,可完成对落锤、摆锤冲击试样断口纤维率进行测量。操作方便,准确率高,并能进行以往手工不能完成的操作。储存的结果数据可供用户进行反复核对处理。可以自动绘制FATT曲线、ETT曲线等。

适用标准:
1,ASTME23
2,GB/T229-2007金属夏比冲击缺口试验方法;
3.GB/T5482-2007金属材料动态撕裂试验方法;
4.GB/T8363-2007铁素体钢落锤撕裂试验方法;
5,GB/T12778-2008及ASTM、ISO等标准要求;

实现功能:
馥勒冲击试样断口图像分析仪用显微镜头、摄相机、采集卡,自动获取冲击试样断口的图片。馥勒全自动断口图像分析仪能够完成动态撕裂及落锤动态撕裂实验中的断口分析测量,同时也可以进行冲击试样断面纤维率和侧膨胀值的测试以及断裂韧度试样中裂纹长度等项目的测试、测量冲击断口侧膨胀值、冲击断口断面纤维率、DWTT断口断面纤维率、DT断口断面纤维率、断裂力学试样的断口裂纹长度测量、动态断裂力学KId裂纹长度测量、动态断裂力学JIc裂纹长度测量。

技术参数:
1,试样尺寸:满足GB、ASTM、ISO等标准规定的摆锤试样及落锤试样;
2,CCD像素:500万,分辨率:0.001mm;
3,计算机自动计算试样分析结果,可打印试验报告;
4,外型尺寸:300mm×400mm×750mm(长×宽×高);
5,断口形貌实时采集、原始图像存储;
6,图像数据分析处理,用户历史记录存储及再分析功能;
7,具备EXCEL导出格式,可使试验数据输出至用户的数据库;
8,完备的数据库功能具有按试验项目查询、历史照片浏览、断口图像打印、数据库打印等功能。
